Što Je PE cijev
PE cijev je plastična cijev izrađena od polietilenske smole, proizvedena u nekoliko formulacija kao što su HDPE, SRTP, PERT i PERT aluminij-plastična kompozitna cijev, od kojih svaka odgovara različitim zahtjevima tlaka, temperature i instalacije. Budući da je polietilen otporan na koroziju, izdržava pritisak i ostaje fleksibilan tijekom ugradnje, PE cijevi obično se odabire za opskrbu pitkom vodom, distribuciju plina, sustave navodnjavanja, rudarske cjevovode i opći industrijski transport tekućina.
Ovaj vodič prolazi kroz uobičajene tipove PE cijevi, kako se određuju veličina i nazivni tlak, gdje se PE cijevi obično postavljaju i odgovara na pitanja koja najčešće postavljaju kupci i instalateri.

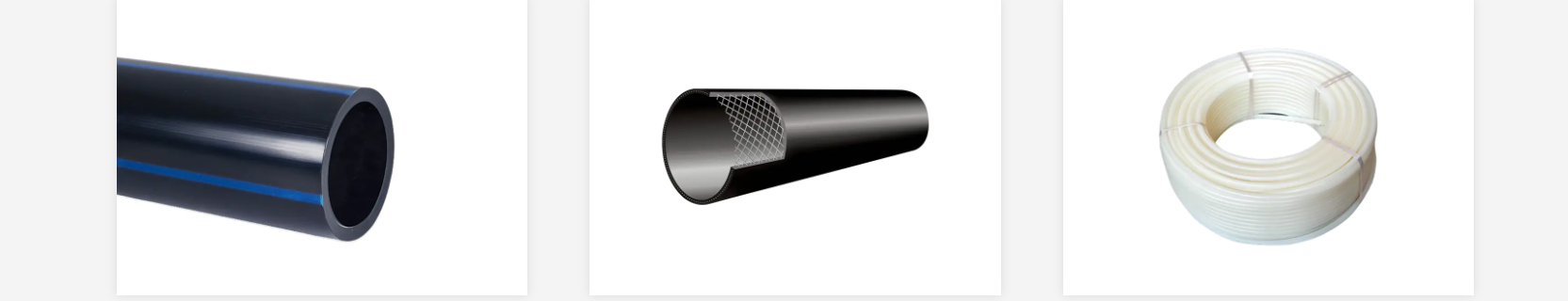

Uobičajene vrste PE cijevi
Nije svaka PE cijev izrađena na isti način. HDPE i SRTP cijevi općenito se biraju za zahtjevne inženjerske projekte, uključujući građevinske protupožarne sustave i podzemne cjevovode, jer dobro podnose visoki tlak i otporne su na koroziju. PERT i PERT aluminijsko-plastične kompozitne cijevi dizajnirane su više za kućnu vodoopskrbu, sustave podnog grijanja i druge primjene tople vode, nudeći fleksibilnost i otpornost na povišene temperature.
| Vrsta cijevi | Tipična primjena |
|---|---|
| HDPE cijev | Podzemni cjevovodi, vodeni transport, opći inženjerski projekti |
| SRTP cijev | Građevinski protupožarni sustavi i kritična infrastruktura |
| PERT cijev | Sustavi kućnog vodoopskrbe i podnog grijanja |
| PERT aluminij-plastična kompozitna cijev | Primjene tople vode koje zahtijevaju dodatnu fleksibilnost i stabilnost dimenzija |
Odabir tipične vrste PE cijevi u uobičajenim projektima
Slike predstavljaju opće modele distribucije projekta i prikazane su samo radi ilustrativne usporedbe.
Ključna svojstva PE cijevi
Visoka fleksibilnost
PE cijev se savija i manevrira oko prepreka tijekom instalacije lakše nego kruti materijali cijevi, što može pojednostaviti usmjeravanje oko postojećih struktura.
Kemijska otpornost
PE cijev otporna je na koroziju izazvanu širokim rasponom tvari, što podupire njezinu upotrebu za vodu, navodnjavanje i opću primjenu u transportu tekućina.
Otpornost na udarce
PE cijev podnosi udarce tijekom transporta, rukovanja i postavljanja, smanjujući mogućnost oštećenja prije nego što se cijev uopće stavi u rad.
Dugi vijek trajanja
PE cijev je dizajnirana da izdrži degradaciju uzrokovanu čimbenicima okoliša, uključujući izloženost UV zračenju i temperaturne fluktuacije, podržavajući dug radni vijek nakon postavljanja.
PE cijev Compared With Traditional Metal Pipe
Ocjene su relativne i namijenjene općoj usporedbi; stvarna izvedba ovisi o točnoj vrsti materijala i uvjetima projekta.
Tablica veličine PE cijevi i referenca za nazivni tlak
Veličina PE cijevi opisuje se nazivnim promjerom, dok se kapacitet tlaka opisuje korištenjem standardnog omjera dimenzija, koji se obično piše kao SDR. SDR uspoređuje promjer cijevi s debljinom stijenke, tako da niži SDR broj znači deblju stjenku u odnosu na promjer i višu ocjenu tlaka, dok viši broj SDR znači tanju stjenku i nižu ocjenu tlaka.
| SDR klasa | Približni maksimalni radni tlak |
|---|---|
| SDR 11 | Oko 16 baraaa |
| SDR 13.6 | Oko 12,5 bara |
| SDR 17 | Oko 10 baraa |
| SDR 21 | Oko 8 baraa |
| SDR 26 | Oko 6 bara |
PE cijev Pressure Rating Chart by SDR Class
Samo približne referentne vrijednosti; stvarni nazivni tlak ovisi o vrsti smole, temperaturi i specifičnom dizajnu cijevi.
Kako SDR utječe na ocjenu tlaka
Kako se SDR povećava, debljina stijenke se smanjuje u odnosu na promjer cijevi, a nazivni tlak pada u skladu s tim. Ovaj opći silazni trend je korisna referentna točka kada se uspoređuju opcije PE cijevi za projekt, budući da pokazuje zašto se cijev s debljim zidom često specificira za rad s višim tlakom.
Opći trend između SDR klase i nazivnog tlaka
Y os predstavlja približni maksimalni radni tlak u barima; vrijednosti su samo opće referentne brojke.
Gdje se koristi PE cijev
PE cijevi se primjenjuju u širokom rasponu projekata za vodu, tekućinu i odvodnju, uglavnom zato što materijal kombinira fleksibilnost s otpornošću na koroziju u mnogim različitim uvjetima tla i kemijskim uvjetima.
| Primjena | Tipična uporaba |
|---|---|
| PE cijevi for irrigation system | Distribucija vode preko poljoprivrednih polja pomoću fleksibilnih cjevovoda otpornih na koroziju |
| PE cijevi for agricultural water supply | Opskrba vodom poljoprivrednih objekata i uzgoja stoke |
| PE cijevi for underground water lines | Ukopani vodovi za distribuciju vode koji imaju prednosti otpornosti na koroziju i fleksibilnosti |
| PE cijevi for mining applications | Prijevoz procesne vode, gnojnice ili jalovine u rudarskim operacijama |
| PE cijevi for industrial water system | Pokretanje procesne vode i industrijskih tekućina unutar sustava cjevovoda postrojenja |
| PE cijevi for geothermal system | Tekućina koja cirkulira kroz cjevovod uzemljene petlje u geotermalnim sustavima grijanja i hlađenja |
| PE cijevi for drainage system | Odvođenje oborinske ili otpadne vode dalje od zgrada i infrastrukture |
Kako se spajaju PE cijevi
Dijelovi PE cijevi obično se spajaju pomoću jedne od tri metode, odabrane na temelju veličine cijevi, zahtjeva za tlakom i uvjeta na gradilištu.
- Sučeljeno spajanje, gdje se krajevi cijevi zagrijavaju i stisnu zajedno kako bi se formirao kontinuirani spoj, obično se koristi za cijevi većeg promjera.
- Elektrofuzija, gdje se fiting s ugrađenim grijaćim elementom stapa s površinom cijevi, često se koristi u skučenijim prostorima ili manjim promjerima.
- Mehanički priključci, koji spajaju dijelove cijevi bez toplinske fuzije i često se koriste za popravke ili spajanje na ventile i druge fiksne komponente.
Kako odabrati ispravnu veličinu PE cijevi
- Potvrdite potrebni protok i brzinu za primjenu kako biste lakše odredili potrebni unutarnji promjer.
- Provjerite radni tlak sustava i usporedite ga s SDR klasom i referencom nazivnog tlaka.
- Razmotrite okruženje instalacije, uključujući hoće li cijev biti zakopana, izložena ili korištena u sustavu tople vode.
- Pregledajte kemijsku kompatibilnost između transportirane tekućine i materijala cijevi.
- Potvrdite željenu metodu spajanja, budući da sučeono spajanje, elektrofuzija i mehanički spojevi odgovaraju različitim uvjetima na mjestu.
O Jiangyin Huadi
Jiangyin Huada proizvodi niz proizvoda od PE cijevi, uključujući HDPE, SRTP, PERT i PERT aluminij-plastične kompozitne cijevi, uz masterbatch u boji koji se koristi u industriji plastike. HDPE i SRTP cijevi općenito se primjenjuju na zahtjevne inženjerske projekte kao što su građevinski protupožarni sustavi i podzemni cjevovodi, dok su PERT i PERT aluminij-plastične kompozitne cijevi dizajnirane za kućnu vodoopskrbu, sustave podnog grijanja i druge primjene tople vode.
Kao OEM proizvođač PE cijevi i tvornica PE cijevi, tvrtka nudi cijevi u različitim veličinama i stupnjevima tlaka koji se mogu prilagoditi zahtjevima projekta, podržavajući aplikacije u transportu vode, navodnjavanju i distribuciji plina.
Često postavljana pitanja
P1: Za što se koristi PE cijev
PE cijevi is used for drinking water supply, gas distribution, irrigation systems, mining pipelines, and general industrial fluid transportation.
P2: Koja je razlika između PE i HDPE cijevi
HDPE cijev je specifična vrsta visoke gustoće unutar šire obitelji PE cijevi, općenito odabrana za viši tlak i zahtjevnije inženjerske primjene u usporedbi s drugim PE formulacijama.
P3: Koliko dugo traje PE cijev
Životni vijek ovisi o radnom tlaku, temperaturi, kvaliteti ugradnje i izloženosti okoliša, s pravilno postavljenom PE cijevi koja općenito nudi dug radni vijek u normalnim uvjetima.
P4: Je li PE cijev sigurna za pitku vodu
PE cijevi manufactured for potable water applications is designed and formulated specifically for drinking water supply systems, distinct from pipe grades intended for other industrial uses.
P5: Od kojih materijala se izrađuju PE cijevi
PE cijevi is made from polyethylene resin, with different formulations such as HDPE, PERT, and PERT aluminum-plastic composite adjusting the raw material blend for specific performance needs.
P6: Kako odabrati ispravnu veličinu PE cijevi
Veličina cijevi općenito se odabire na temelju potrebne brzine protoka, radnog tlaka, okruženja instalacije i SDR klase koja odgovara nazivnom tlaku potrebnom za projekt.
P7: Koliki pritisak može izdržati PE cijev
Kapacitet tlaka ovisi o SDR klasi i promjeru cijevi, s uobičajenim ocjenama tlaka PE cijevi u rasponu od oko 6 bara do 16 bara, ovisno o debljini stijenke.
P8: Što je SDR u PE cijevi
SDR, ili standardni omjer dimenzija, uspoređuje promjer cijevi s debljinom stijenke, pri čemu niži SDR broj ukazuje na deblju stijenku i viši nazivni tlak.
P9: Mogu li se PE cijevi koristiti ispod zemlje
PE cijevi is widely used for underground water lines and buried infrastructure, since it resists corrosion from soil conditions and tolerates ground movement better than more rigid pipe materials.
P10: Kako su spojene PE cijevi
PE cijevi sections are typically joined using butt fusion, electrofusion, or mechanical fittings, depending on pipe size, pressure requirements, and site conditions.
